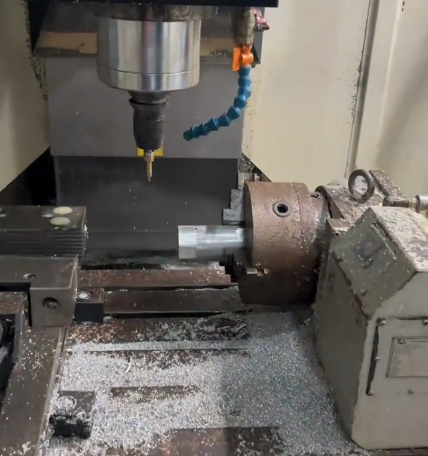

在CNC多軸加工領域，四軸回轉中心的精確與否，是決定加工精度、避免接刀痕和實現高效生產的關鍵。其定位誤差即使僅有0.01mm，也可能導致斜面或圓弧輪廓出現明顯瑕疵。下面華亞數控小編將系統梳理并詳解幾種主流的四軸回轉中心尋找方法，幫助操作者根據自身設備條件和精度要求，選擇最合適的方案。
一、核心原理與準備工作
四軸回轉中心的定位，本質上是確定旋轉軸（通常是A軸或B軸）的軸線在機床坐標系（X,Y,Z）中的精確位置。在開始操作前，必須確保工件或橋板（用于裝夾工件的過渡板）的安裝基準面已經過仔細校準，通常需要使用杠桿百分表將其校平，這是所有后續測量準確性的基礎。
二、主流定位方法詳解
根據設備配置和精度需求，主要有以下幾種方法：
1. 機械式對刀儀/分中棒法
這是最經典、成本最低的方法，適用于普通精度要求的加工場景（誤差可控制在±0.02mm內）。
? 操作步驟：將標準對刀棒或分中棒安裝在主軸上。手動旋轉轉臺至0°（通常為初始位置）和180°兩個位置，分別移動機床，使對刀棒輕微接觸工件或夾具的同一側面，記錄下這兩個位置的機床坐標值。這兩個坐標值的平均值，即為旋轉中心在該方向（如X方向）的機械坐標值。
? Y與Z方向的確定：對于Y方向，通常將轉臺分別旋轉至+90度和-90度，在這兩個位置上測量工件表面到旋轉中心的距離，通過計算即可得到Y(jié)向中心位置。Z方向中心則需在A軸擺正（0度）時，測量一個水平面的高度，再減去已得到的Y方向中心值來計算得出。
2. 百分表/千分表校正法
這種方法依賴高精度的測量?jī)x表（如分辨率達0.001mm的百分表），對操作者的經驗和手感要求較高。
? 操作步驟：將百分表牢固地固定在機床主軸上，使表針抵住轉臺自帶的精密基準圓柱面。然后緩慢、均勻地手動旋轉轉臺一周，同時觀察表針的擺動幅度。通過微調機床在該方向的坐標，直到轉臺旋轉一周時，表針的擺動量被控制在允許的范圍內（例如≤0.01mm），此時機床坐標即為中心位置。
? 關鍵點：此方法要求基準圓柱本身的圓度誤差極小（建議＜0.005mm），否則會引入測量誤差。
3. 激光對刀儀法（高精度自動化方案）
這是目前精度最高、自動化程度最高的方法，特別適合五軸聯動機床或?qū)扔袠O致要求的場合。
? 操作流程：通過安裝在主軸上的激光發射器與固定在工作臺上的接收器進行實時通訊，機床系統可自動采集多個角度的數據，并快速計算出旋轉中心的精確坐標，整個過程數字化，人為干預少。
? 精度優勢：其定位精度可達±0.001mm，遠超機械方法，但設備購置成本也相對較高。
三、誤差控制與維護建議
找到回轉中心并非一勞永逸，在實際加工中必須關注誤差控制與定期維護。
? 溫度補償：機床在運行中會產生熱變形，可能導致中心偏移0.003~0.01mm。建議在機床預熱運行穩定后（例如2小時），對關鍵工件進行重新校準。
? 驗證方法：最可靠的驗證是進行試切?？梢约庸ひ粋€(gè)標準測試件（如圓柱或半球），然后使用三坐標測量機（CMM）檢測其輪廓度或不同角度面的位置度，若超差則需重新校準。
? 定期維護：建議建立定期復檢制度，例如每運行500小時或每次更換重要夾具后，都應對四軸回轉中心進行一次復核和校準，以確保加工精度的長期穩定性。
準確尋找四軸回轉中心是發揮CNC加工中心多面加工能力的基礎技能。從經濟實用的機械對刀法，到高精高效的激光測量法，操作者應根據自身的加工精度要求、設備條件及生產成本進行綜合選擇。掌握原理，規范操作，并輔以科學的驗證與維護流程，才能確保四軸加工始終保持在最佳精度狀態，為高質量生產保駕護航。
